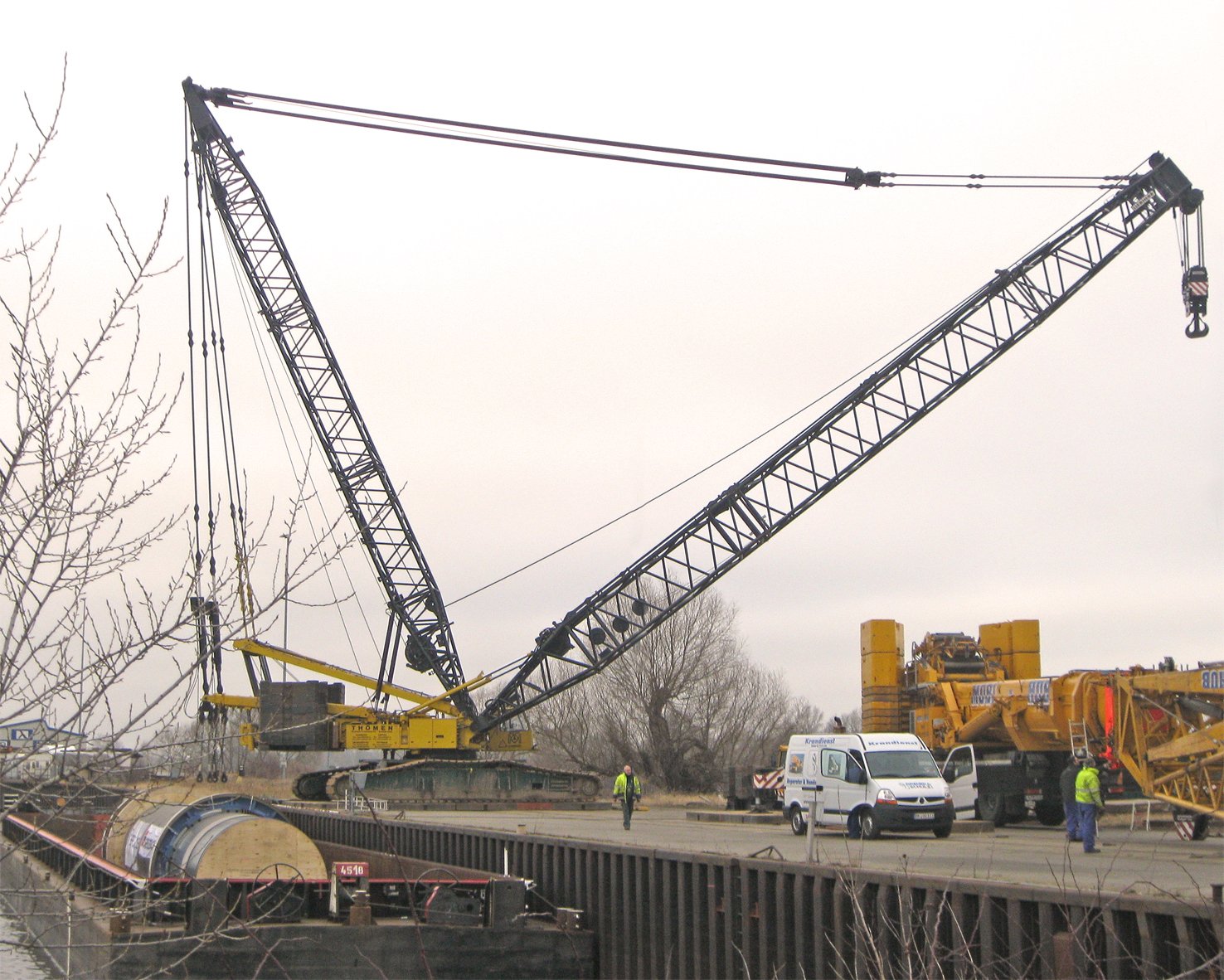

Según indicó la fábrica, la grúa sobre orugas LR 1400.1 con sistema de pluma SX de Liebherr puede ampliar aún más su capacidad con equipamiento Derrick y contrapeso suspendido: «para operaciones de elevación especialmente pesadas y configuraciones de pluma largas, esto puede mejorar las cargas de elevación y ampliar el abanico de aplicaciones». Asimismo, se aclaró, «el ajuste preciso del contrapeso suspendido mediante VarioTray y la monitorización de la posición hacen que la grúa sea segura y flexible en su uso».
Esto es -entre otras cosas- lo que permite un sistema de pluma flexible y así, «en función de las necesidades, se configura el mejor sistema de pluma para cada operación a partir de un versátil kit modular, y las grúas LR pueden usarse para aplicaciones diferentes».
La evolución
Para el montaje de instalaciones eólicas de última generación, desde hace unos años Liebherr desarrolló un sistema completamente nuevo de plumas con la denominación SX para sus grúas mástil en celosía de 750 toneladas (series LR y LG).
La diferencia con los sistemas de plumas utilizados hasta entonces consistía en la colocación de piezas en celosía de 3,5 metros de anchura en el sector inferior de la pluma principal en vez de piezas con una anchura de 3 metros.
«Las piezas en celosía expandidas aumentan la estabilidad lateral de la pluma y ofrecen por esta razón más capacidad de carga», señala el fabricante. Además, se pudo reducir el peso de las piezas en celosía. Y de esta manera, la longitud elevable de la pluma se aumentó hasta los 165 metros de la pluma principal más el plumín de celosía fijo.
Pero eso no es todo: un aumento adicional de la capacidad de carga aún se consigue mediante una ampliación innovadora del sistema SX: en vez de piezas en celosía con una anchura de 3,5 metros, en el sector inferior de la pluma principal se montan dos piezas en celosía con una anchura de 6 metros, con una longitud de 14 metros (sistema SX2) o tres piezas en celosía con una longitud de 14 metros (sistema SX3).
Así, la rigidez y la capacidad de carga de ese sistema de plumas aumentan adicionalmente hasta valores solo vistos en grúas de más de 1000 toneladas.

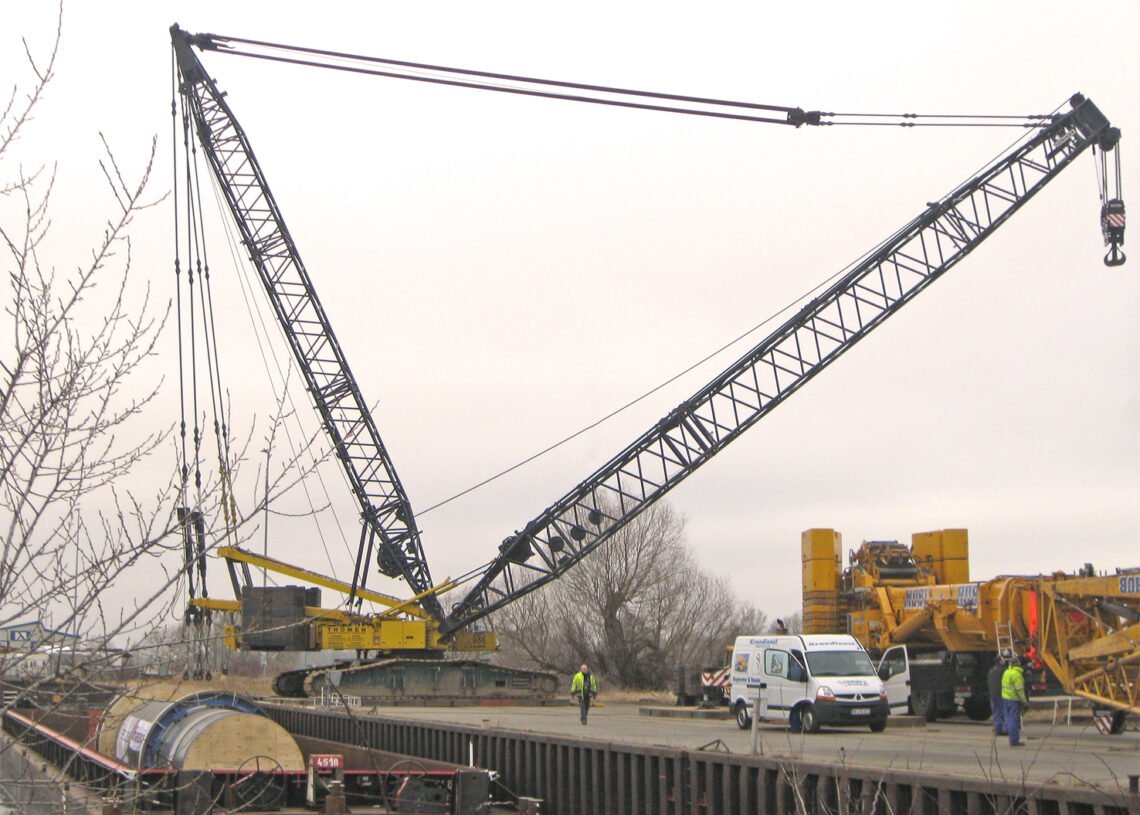

Ahora, la información da cuenta de un nuevo desafío superado: ampliar el abanico de aplicaciones de la LR 1400.1 SX con el desarrollo del equipamiento Derrick, que mejora la tabla de cargas, mientras el contrapeso suspendido -que consta de un contrapeso principal y otro adicional- puede ajustarse de forma continua mediante un dispositivo de extensión hidráulico (VarioTray) que permite dividir el lastre (placas de contrapeso de 10,1 toneladas) de la grúa de manera rápida y eficiente y sin grúa auxiliar.
De esa manera, en síntesis, la LR 1400.1 SX se podrá utilizar como grúa multiusos en más diversos proyectos; tanto en la ampliación de infraestructuras en puentes o túneles como en la construcción de estadios o fábricas con elementos de acero u hormigón prefabricado, trabajos en centrales eléctricas, trabajos de elevación en edificios altos o aplicaciones de barcazas.
Vale aclarar que, ya en operación, en el software de planificación de elevación Crane Planner 2.0 se puede determinar la combinación perfecta de plumas para los requisitos de cada obra y simular la elevación de antemano; así como también que el indicador de presión sobre el suelo de la LR 1400.1 SX calcula la presión que ejerce la máquina en tiempo real y la compara con los valores límite de seguridad establecidos de cada obra: la información de la presión sobre el suelo se muestra en la cabina del operador, para saber en todo momento si la máquina se encuentra o se está aproximando a una zona crítica.
